簡介： ABB機器人伺服驅動器維修實例 ABB機器人伺服驅動器，在驅動產品領域也是一個非常著名的德國品牌，伺服控制器，伺服電機，應該說在涉及驅動產品的領域ABB都有自己的解決方案，但是ABB伺服驅動器維修比較麻煩，本文主要以ZL22D濾棒成型機使用過程中9323系列ABB機器……
ABB機器人伺服驅動器，在驅動產品領域也是一個非常著名的德國品牌，伺服控制器，伺服電機，應該說在涉及驅動產品的領域ABB都有自己的解決方案，但是
ABB伺服驅動器維修比較麻煩，本文主要以ZL22D濾棒成型機使用過程中9323系列ABB
機器人驅動器出現過的故障的維修來分析ABB伺服驅動器的維修技術。
ABB機器人結構分類維修方法
1、維修前準備

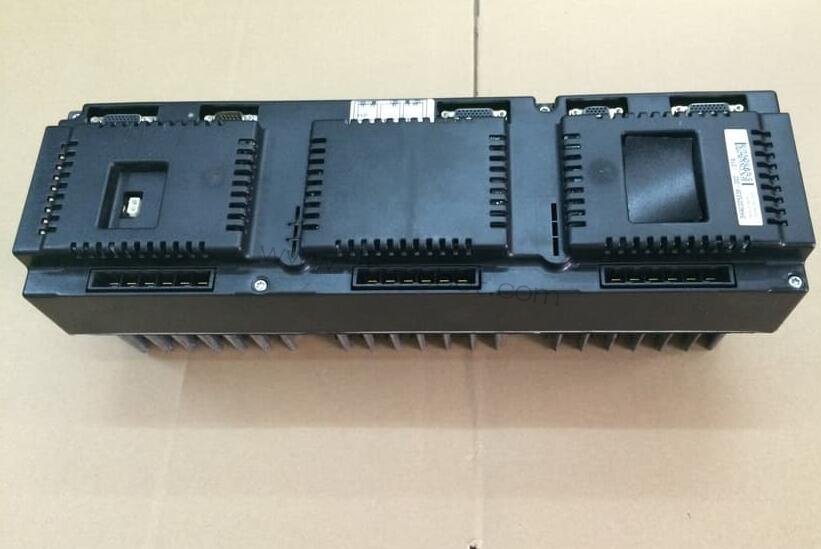

ABB EVS9323為伺服控制器，一般采用旋轉變壓器或光電編碼器的反饋信號作為控制器的運行控制，在一般條件下維修試機都無法滿足其工況條件！可以修改部分參數；即可使用端子控制。端子編號位置參照說明書。
廣州ABB機器人維修對上述參數一般只作修改（修改后在不掉電下記憶），不作存儲。若存儲，部分其他參數都可能跟著改變！
啟動運行時（若連接普通電機）：在低速時，電機噪聲大，電流大；在高速時電機運行情況基本與其它伺服驅動器一致，（低速、高速時電壓、電流應平衡）；部分機無法調速，都為正常。若不接電機啟動，其輸出電壓相差較大（相間）！
2、輸出模塊（IGBT）損壞解決方法
IGBT壞，其驅動電路一般都同時損壞，應詳細檢查其驅動電路上的光耦，電阻、二極管等元件，排除故障后再安裝IGBT試機，否則可能再次損壞IGBT。9300的驅動電路原理。
ABB機器人伺服驅動器維修實例1：EVS9323輸出不平衡（缺相）
檢查逆變模塊IGBT（bsm25gD120）正常，上管u相驅動電壓為0V（正常停止狀態下為-8V）。測量上管供電相關元件，其u相供電高頻變壓器開路。更換同型號變壓器后該機恢復正常使用。
ABB機器人伺服驅動器維修實例2：EVS9323無輸出，啟動伺服驅動器跳閘
逆變模塊IGBT（bsm10gD120）損壞，w相驅動電路損壞嚴重（上、下管驅動電路元件A3120、A4、Z70、22Ω、221Ω電阻全部損壞）。更換全部損壞元件后恢復正常使用。
ABB機器人伺服驅動器維修實例3：EVS9323啟動報“0C1”過流故障
V相逆變模塊IGBT（bsm100gb120）損壞，驅動電路上IC：lm239、穩壓管y4、y7損壞。更換上述元件后啟動運行正常。
