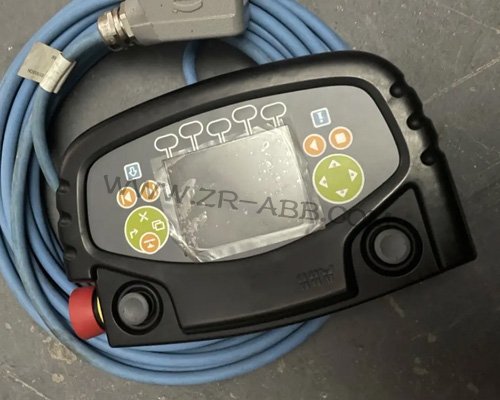

ABB機械手的示教器作為人機交互的核心載體，承擔著程序編寫、參數調試、運動控制等關鍵操作，在電子元件裝配、汽車零部件焊接等高精度場景中不可或缺。示教器顯示穩定直接影響操作準確性，編程時若出現閃屏故障，代碼字符頻繁跳動易導致指令輸入錯誤，進而引發機械手動作偏差。ABB機械手示教器采用高清液晶顯示模組搭配專用驅動電路，閃屏故障是顯示系統或供電系統異常的典型表現，并非單一部件的局部問題。



ABB機械手示教器閃屏故障的表現隨運行狀態不同存在明顯差異，這些特征為根源定位提供重要依據。通電后立即持續閃屏，屏幕亮度忽明忽暗，伴隨電源指示燈同步閃爍，多與供電系統不穩定或電源模塊損壞相關。運行中突然開始閃屏，閃屏頻率隨操作動作變化，觸摸屏幕或翻動示教器時閃屏加劇，ABB機械手維修需重點核查屏幕排線接口或連接線束狀態。閃屏伴隨畫面扭曲變形，部分區域出現花屏，手摸示教器背部驅動板區域有發燙感，大概率是驅動芯片老化或散熱不良導致。間歇性閃屏且無規律，閑置時偶爾出現，運行時閃屏頻次增加，需兼顧外部電磁干擾與內部元件接觸不良排查。



ABB機械手示教器閃屏故障的成因需結合使用環境與硬件結構綜合梳理。供電系統故障是常見誘因，車間電網電壓波動過大，超出示教器電源模塊的穩壓范圍，會導致輸出電壓不穩定引發閃屏；電源模塊內濾波電容長期使用后鼓包失效，無法平滑電壓波動，也會造成供電異常。連接部位問題易引發閃屏，示教器頻繁翻動導致屏幕排線反復彎折，內部金屬導線出現斷裂或接觸不良；排線接口處的金屬觸點受車間粉塵、濕氣侵蝕產生氧化層，接觸電阻增大導致信號傳輸不穩定。驅動電路故障同樣不可忽視，驅動芯片長期高負荷運行導致發熱老化，無法穩定驅動顯示面板；顯示屏背光模塊損壞或背光電源異常，會造成屏幕亮度波動引發閃屏。

ABB機械手維修前需斷開示教器與機械手控制柜的電源及通訊連接線，拔掉電源插頭，用干燥軟布擦拭屏幕表面去除粉塵雜質。首先進行外部檢查，觀察示教器外殼是否有撞擊痕跡，檢查電源連接線和通訊線纜是否有破損、老化跡象，插拔線纜接口感受是否存在松動。隨后進行供電測試，用萬用表測量電源模塊輸出端子電壓，對比設備手冊標準值，判斷供電是否穩定；若有條件可更換備用電源模塊測試，排查電源模塊本身是否損壞。



針對不同成因的閃屏故障，需采取針對性維修措施確保修復效果。供電不穩定引發的閃屏，若測量發現電網電壓波動過大，需在示教器電源輸入端加裝穩壓裝置，確保輸入電壓穩定在額定范圍；若確認是電源模塊損壞，需更換同型號電源模塊，更換后重新測量輸出電壓，確保波動值符合要求。排線接觸不良導致的閃屏，需拆開示教器外殼，小心拔下連接顯示面板與驅動板的排線，用酒精棉片仔細擦拭接口處的氧化層，檢查排線是否有彎折、斷裂痕跡；若排線完好，重新插緊后用扎帶固定避免松動，若排線破損則需更換全新排線。



驅動電路或背光模塊故障的維修需聚焦核心元件。驅動芯片老化引發的閃屏，需用熱風槍拆下老化芯片，更換同規格新芯片，焊接時控制好溫度和時間，防止焊盤脫落；更換后需檢查芯片供電電壓，確保符合工作要求。散熱不良導致的閃屏，ABB機械手維修需清理驅動板上的散熱風扇和散熱鰭片積塵，若風扇損壞則更換同型號風扇，同時在驅動芯片表面涂抹導熱硅脂，提升散熱效率。背光模塊故障的處理，需檢查背光電源輸出電壓，更換損壞的背光燈管或LED燈珠，確保背光亮度均勻穩定，避免因亮度波動引發閃屏。



ABB機械手示教器維修后的驗收需兼顧顯示效果與操作穩定性，確保故障徹底消除。通電后首先進行靜態顯示測試，連續切換程序編輯、參數設置、運動監控等多個界面，觀察屏幕是否仍有閃屏，亮度是否均勻穩定。隨后進行動態操作測試，反復翻動示教器屏幕至不同角度，同時進行指令輸入、程序修改、手動控制機械手運動等操作，持續30分鐘確認無閃屏或畫面扭曲。ABB機械手維修后聯動測試需將示教器與機械手重新連接，執行完整的作業流程，核查屏幕顯示的關節位置、運動速度等數據是否實時準確，無延遲或跳變。



示教器的日常養護能有效降低閃屏故障發生率。操作時避免示教器受到劇烈撞擊或跌落，閑置時放置在專用支架上，防止屏幕受壓或排線彎折。定期進行清潔維護，每周用干燥軟布擦拭屏幕表面和外殼，每月打開外殼對排線接口、驅動板、散熱風扇進行除塵，避免粉塵堆積影響散熱和接觸效果。避免示教器長時間處于高亮度運行狀態，閑置時開啟節能模式，減緩屏幕和驅動芯片老化速度。車間環境粉塵較多或濕度較大時，可為示教器加裝防護套，減少環境因素對內部元件的影響，延長設備使用壽命。
