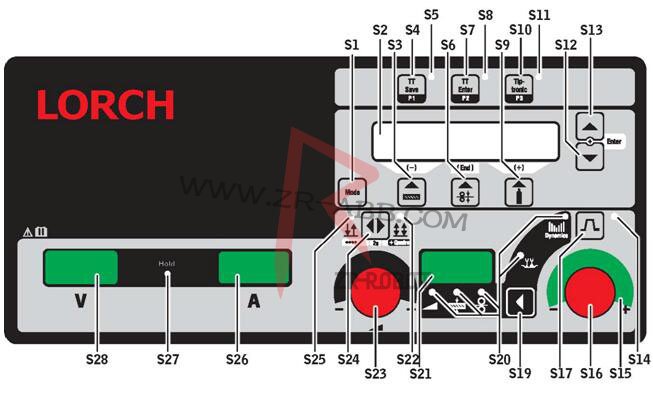

操作面板


　　S1“Mode”按鍵在可用的焊接流程之間切換。

　　S2多功能顯示屏顯示所有參數值和信息。

　　S3“材料”按鍵從中選擇待焊接的材料。該按鍵還有“減少”功能 (-)，可以減少例如一個附屬參數的值并選擇特殊程序。

　　S4“TT Save/P1”按鍵保存一項任務 (Tiptronic)選擇程序 P1 (Quatromatic)

　　S5“TT Save/P1”指示燈

　　S6“焊絲直徑”按鍵選擇待焊接金屬絲的直徑。該按鍵還有“結束”功能，操作該按鍵可以返回上一級菜單并選擇特殊程序 (S 10 - S 01)。

　　S7“TT Enter/P2”按鍵確認保存一項任務 (Tiptronic)選擇程序 P2 (Quatromatic)

　　S8“TT Enter/P2”指示燈

　　S9“氣體類型”按鍵選擇所用的氣體。該按鍵還有“增加”功能 (-)，可以增加例如一個附屬參數的值并選擇特殊程序 (S 01 - S 10)。

　　S10“Tiptronic/P3”按鍵開啟或關閉模式 Tiptronic。選擇程序 P3 (Quatromatic)

　　S11“Tiptronic/P3”指示燈

　　S12“向下”按鍵在各個附屬參數之間切換。同時按下按鍵 S12 和 S13 具有確認功能 (Enter)。

　　S13“向上”按鍵在各個附屬參數之間切換。同時按下按鍵 S12 和 S13 具有確認功能 (Enter)。

　　S14“電流下降”指示燈開啟電流下降 (Downslop) 功能時亮起

　　S15“電弧長度修正/焊絲修正”LED 指示燈給出修正值。若頂部、中部 LED 指示燈亮起，則已編程的電弧長度/焊絲送進速度保持不變，七段顯示屏 S21 中顯示“0”。若向左轉動旋轉脈沖編碼器 S16，則會縮短電弧長度或降低焊絲送進速度，若向右轉動旋轉脈沖編碼器 S16，則會延長電弧長度或提高焊絲送進速度。

　　S16旋轉脈沖編碼器“電弧長度修正/焊絲修正/動力”動力設置。電弧長度/焊絲速度的修正（取決于附加菜單 - 電弧修正中的設置）。  在模式 Man.MIGMAG 和 SpeedArc 下設置焊絲速度。

　　S17“電流下降”按鍵開啟或關閉電流下降 (Downslope) 功能。

　　S19“主要參數”按鍵在焊接電流、材料強度、送絲速度、電弧長度和動力之間切換，這些參數顯示在七段顯示屏 S21 中。

　　S20“主要參數”指示燈指明七段顯示屏 S21 中目前描述的是哪個主要參數。

　　S21七段顯示屏 S21顯示主要參數，例如：焊接電流、材料厚度（單位：mm）、送絲速度（單位：m/min）、電弧長度修正或動力。

　　S22“4 節拍/Quatro”指示燈開啟功能 4 節拍/Quatro 時亮起。在 Quatro?matic 焊入模式下閃爍。

　　S23用于設置焊接電流/材料厚度的旋轉脈沖編碼器 通過該旋轉脈沖編碼器設置所需的焊接電流或材料厚度。設置范圍會根據所選的材料-焊絲-氣體組合受到限制。在模式 Man.MIGMAG 和 SpeedArc 下設置焊接電壓。

　　S24“2 節拍/4 節拍/點焊/Quatro”按鍵在運行模式 2 節拍和 4 節拍之間切換。持續按住此按鍵超過 2 秒鐘，將從 2 節拍切換到點焊運行模式，或從 4 節拍切換到 Quatro 運行模式。

　　S25“2 節拍/點焊”指示燈開啟功能 2 節拍時亮起。

　　S26電流顯示屏

　　S27“Hold”指示燈

　　S28電源顯示屏

　　焊接期間顯示焊接電壓和焊接電流的實際值。結束焊接后，“Hold”指示燈亮起，并顯示結束焊接時最后的焊接電壓和焊接電流值。若操作人員更改了規定的焊接設置（例如：焊接效率、程序、任務），則“Hold”指示燈熄滅，并顯示電流和電壓的給定值。

　　進行短電弧焊接時，焊接期間測得的平均值（Hold 顯示）可能會與設置的焊接電壓/焊接電流值存在微小偏差。

　　原則上該偏差值取決于實際的焊接過程。

　　這是機器需要“內部調節”的符號，用以穩定焊接過程并提高可以實現的焊接質量。
