松下焊機晶閘管模塊故障維修
       1、松下焊機晶閘管模塊的型號及組成結構：
       松下焊機維修KR1系列焊機模塊型號見下表;


焊機型號	200KR	350KR	500KR
模塊型號	PWB60A30	PWB80A30	TM150SA6

　　2、松下焊機模塊的測量

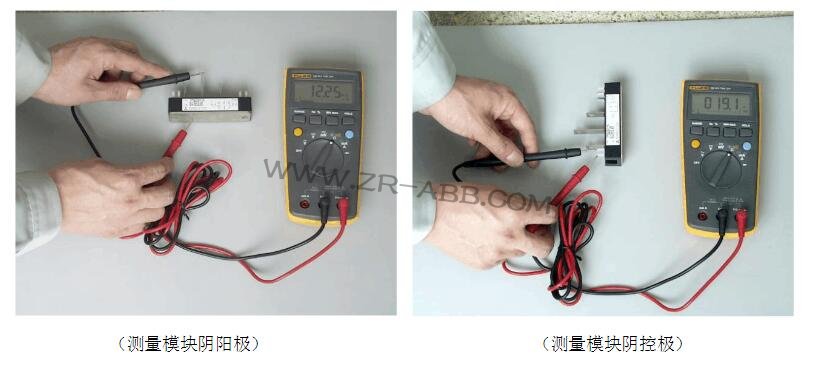

　　模塊的陰陽極電阻一般為兆歐極，陰控極電阻為幾歐至十幾歐。測量方法如下圖所示：

        KR1系列焊機模塊陰控極阻值見下表：

模塊型號	PWB60A30	PWB80A30	TM150SA6
陰控極阻值	7Ω	7Ω	17Ω


　　另外請注意：在焊機上測量模塊陰控極電阻時，需將與其相連的觸發信號線拔下：測量陰陽極的電阻時，也需將與其相連的主電纜拆掉。
　　模塊故障簡介：
　�。�1）陰控極或陰陽極斷路：
　　如果某一組晶閘管的陰控極斷路或阻值變大（大于幾十歐），該組晶閘管就不能被觸發：而某一組晶閘管的陰、陽極發生斷路時，即便有觸發信號，該組晶閘管也不能導通。以上兩種情況會造成焊機輸出缺相，所表現出的現象為：空載電壓低，焊接時焊機發生振動，并發出很大的噪聲。
　�。�2）陰控極或陰陽極斷路：
　　當某一組晶閘管的陰、控極發生短路時，會同時造成改組晶閘管的陰陽極擊穿。如果僅有一組晶閘管4穿，在交流接觸器吸合但未進行焊接的情況下，主變壓器次級會通過主電路中的電阻R2形成回路，此時主電路中有電流產生，電流表電壓表有指示。如果一個模塊中有兩組以上的晶閘管擊穿的話，會造成主變壓器次級短路。當交流接觸器吸合后，主變壓器次級將產生很大的電流，焊機發出振動，并伴有異常的噪聲，主變壓器次級線圈會很快燒損。
　　松下焊機維修，當遇到上述異�，F象時，因立即關閉焊機電源開關，并對焊機進行檢查�？梢酝ㄟ^測量焊機輸出端電阻的方法來判斷晶閘管是否擊穿。正常情況下輸出端電阻值見下表。

焊機型號	200KR	350KR	500KR
輸出端電阻	39Ω	75Ω	100Ω


　　如果晶閘管擊穿則焊機輸出端電阻值維0Ω
