林肯焊機維修常見的故障

　　故障一：一臺按控制箱任何開關都沒反應，不能焊接。 按任何開關都沒有反應的機器檢查故障點在電源板上。電源板上-10V電壓沒有輸出，由 于該機器所有開關的信號都需要-10V的電源，電源板上無-10V電源輸出，那么所有板上都無-10V電源，所以按任何開關都沒反應，下圖是已更換損壞的7905和4733穩壓管并恢復正常使用的電源板。 這就是電源板電源處理部分的電路圖，由于沒有7910之類負電壓穩壓集成，所以-10V由X102（7905）和DZ101（4733）組成。此次故障原因估計為DZ101擊穿后X102輸出電壓降低，過流損壞。

　　故障二：沒有手動送絲的機器根據在手動送絲時邏輯板上7G指示燈發光，確認是電壓板反饋回來的信號錯誤，查找到故障點為電壓板上一只光耦引腳虛焊。 電壓板部分電路，在按下手動送絲開關時，592線接到-10V電壓，光耦0CI502導通，運放X502反相端得到+15V電壓，此電壓高于同相端+5V基準電壓，所以X502輸出低電平，Q508導通，637#線通過Q508從D9C處得到-10V電壓供給邏輯板。故障時由于0CI502光耦的4腳虛焊，在按下手動送絲開關時，運放不能翻轉，所以637#線一直保持+15V的高電位，不能切換至-10V正常給定信號，邏輯板沒有得到正確的送絲信號，所以不能驅動電源板發出正確的送絲電壓驅動電機運轉。


　　除了以上兩個常見的故障外，林肯焊機維修常見故障有帶載能力差、輸出電壓紋波過大、無輸出電壓、輸出電壓不正確等。

　　林肯焊機維修型號：

　　林肯焊機Invertec 400 TPX不能焊接維修

　　林肯焊機ASPECT 375焊接電弧不穩定維修

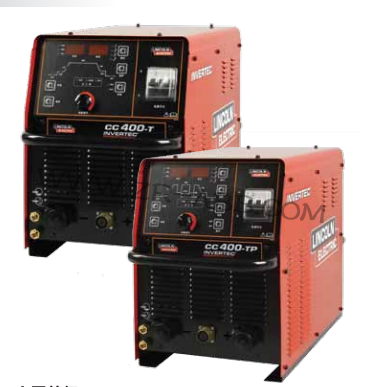

　　林肯焊機INVERTEC CC400-TP

　　Invertec V270-T & V270-T Pulse焊機維修

　　OPTIMARC AC/DC 350-TP

　　OPTIMARC CV 500P/500HP

　　OPTIMARC CV350P

　　DURAWELD 350

　　POWERPLUS II 650

　　Power Wave C300

　　Power Wave Advanced Module

　　Power Wave S350

　　Power Wave S700

　　FLEXTEC 500 / 500P / 650X

　　OPTIMARC 500PA

　　IDEALARC DC600

　　POWER WAVE AC/DC 1000 SD

　　IDEALARC AC-1200

　　DEALARC DC-1000

　　IDEALARC DC-1500

　　POWERPLUS 1000HD

　　SA-400I

　　Power Wave i400

　　Spirit II 150

　　Spirit II 275

　　Spirit II 400

　　Flexcut 80

　　Flexcut 125

　　林肯焊機Invertec 400 TPX不能焊接維修，除了林肯焊機維修，還有福尼斯焊機維修，克魯斯焊機維修，肯倍焊機維修，松下焊機維修，米勒焊機維修等，如不能自行維修解決，可以咨詢廣州子銳機器人，本公司是一家第三方焊機維修服務商。
