一、硬件

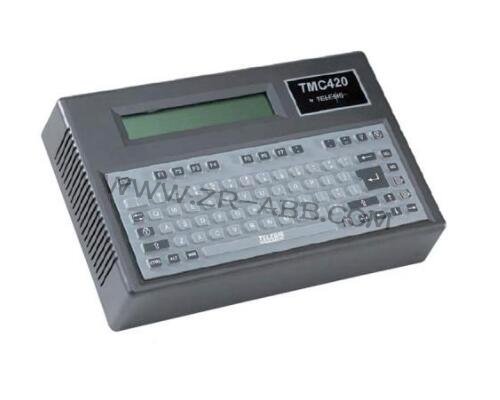

　　這是Telesis的專用打標控制器。耐高溫，可放在工作現場，不需要空調（0-50℃環境），控制器抗震動，可安裝在機器旁邊（50HZ、0.2-1mm振幅），控制器有耐水、耐塵埃的全密封結構。因此TMC420是真正工業級的控制器。


　　1.在電氣及軟件上的特點如下：

　　a）在TMC420上有1個控制接口（Marking communication port），連接TELESIS 打標頭。

　　b）在TMC420上有1個HOST接口（DB25P）.它是RS232/RS485通信方式，可以與上位微型計算機通訊，也可以連接條碼掃描槍。

　　這個HOST接口如果不連上位微型計算機，則可以直接連條碼掃描槍。

　　c）有1個24V直流輸入/輸出（I/0）接口，其中INPUT口6個，OUTPUT口6個，可以與西門子PLC連接通訊。

　　d）有1個TTLI/0（DB9P）接口，可以與6個各種開關或傳感器連接。

　　e）有4行液晶顯示器，顯示打標的內容。

　　f）有101個鍵全密封的，手感好，靈敏度高的鍵盤。

　　g）在鍵盤上可以直接編程序，生成圖形，字符，數字。自動生成日期，班次，序列號等。

　　h）可以在TMC420里存放76個不同的程序，關機或斷電后不會丟失，由鋰電池支持，保存在FLASH存儲器里。76個程序?qū)��?yīng)76種不同工件的打標內容或字體。

　　i）由于不采用軟盤、硬盤、CRT顯示器，所以壽命長、可靠性高、占據空間小。

　　 二、軟件

　　1.操作狀態：

　　1.1TMC420控制器是高可靠的工業級控制器，長期關電源情形下，程序保存在FLASH存儲器內，不怕外界干擾。

　　1.2控制器有二種狀態：operator（操作員）狀態及Supervisor（管理員）狀態。二種狀態又分online（聯機）及offline（脫機）。只有在operator online（操作員）時才能真正打標。在operator online（操作員聯機）狀態，按shift鍵同時按PRINT（打印）鍵，打印針模擬打印但不會真正打印，在operator online（操作員聯機）狀態下，按PRINT（打印）鍵正式打印。發生緊急情況可按ABORT（停止打印）鍵中止打印。

　　1.3當按過緊急停止ABORT（停止打印）鍵后，顯示屏上會告訴用戶，程序已停止，要恢復程序必須按F1鍵。

　　1.4液晶顯示器雖然只顯示四行，但整個系統是在多級菜單下工作的。

　　1.5 TMC420有軟程序開關，不管Operator online（操作者聯機模式）或Supervise online（管理者聯機模式）請用F2-0N/OFF鍵，每按F2一次，軟開關就動作一次，打標頭會自動復位。
        Telesis鐳馳TMC420打標機控制器操作說明，鐳馳TMC420打標機維修，顯示屏無顯示、無法打標、通訊故障等問題，可以找廣州子銳機器人技術有限公司。
