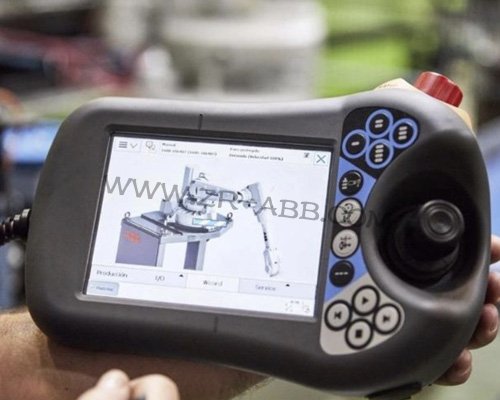

ABB機器人示教器在運行過程中出現顯示異常，如畫面錯亂、字符重疊、色彩失真或局部閃爍，屬于典型的花屏故障。此類問題影響操作界面識別，增加誤操作風險。ABB機器人維修花屏多與信號傳輸、連接狀態或顯示單元內部電路相關，需系統性排查。



首先確認整機供電是否正常。檢查控制柜主電源輸入電壓是否穩定，斷路器有無跳閘，急停回路是否已復位。若整機未正常上電，示教器無法進入工作狀態。部分現場因配電波動導致控制系統供電異常，需確認上游電源質量。



檢查示教器連接線纜。信號線長期彎折或拖拽，內部導線可能出現斷裂或接觸不良。觀察航插接頭是否松動，針腳有無氧化、變形或銹蝕。使用萬用表測量關鍵信號線通斷，重點檢查視頻傳輸線路。若輕搖線纜時屏幕顯示狀態變化，說明存在虛接。



線纜屏蔽層接地狀態需確認。電磁干擾可能影響信號完整性，導致圖像錯亂。檢查屏蔽層是否完整，接地端子是否牢固。周邊大功率設備啟停時若花屏現象加劇，提示存在干擾源。信號線應與動力線分開敷設，減少耦合影響。

示教器本體需單獨測試。將故障單元接入另一臺運行正常的同型號設備，觀察是否復現花屏現象。若問題依舊，基本判定為示教器內部故障。部分機型可拆解檢查，觀察電路板有無燒蝕、電容鼓包或排線松動。顯存或圖像處理芯片異常是ABB機器人維修常見原因。



背光與液晶面板需區分判斷。若屏幕整體亮度均勻但內容錯亂，問題多出在信號處理端。若局部變暗或出現豎線，可能為液晶面板損壞。部分故障因排線接觸不良導致，重新插拔或更換排線可恢復。



固件或軟件異常也可能引發顯示問題。系統文件損壞或版本不兼容時，界面加載可能出現異常。嘗試重啟控制柜，觀察啟動過程中畫面是否短暫正常。部分情況需通過工程軟件重新加載系統程序。



環境因素影響電子元件穩定性。高溫、潮濕或粉塵環境加速電路老化。現場存在油霧或腐蝕性氣體時，金屬觸點易氧化。保持設備周圍干燥清潔，定期清理控制柜散熱通道。



ABB機器人維修維修后進行多界面切換測試，確認顯示穩定清晰，設備穩定運行依賴于規范操作與定期維護。避免用力按壓屏幕，減少機械損傷。定期檢查連接狀態，保障操作可靠性。
