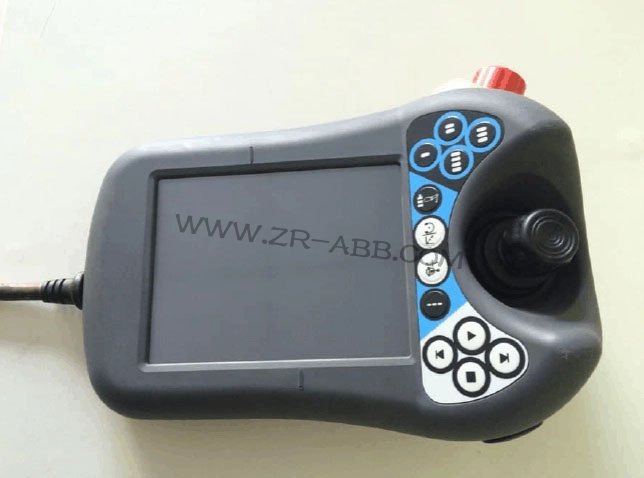

ABB機器人示教器白屏故障可能由以下原因?qū)е拢?/div>
1、內部問題
液晶面板驅動電路問題：驅動電路出現故障，無法正常驅動液晶面板顯示圖像，從而導致白屏。
液晶面板供電電路問題：供電電路故障，液晶面板得不到正常的供電電壓，不能正常工作而白屏。
屏線接觸不良：屏線連接液晶面板和主板，如果接觸不良，信號傳輸受阻，會出現白屏現象。
主板控制電路問題：主板上的控制電路負責整個示教器的運行控制，若出現問題，可能導致示教器白屏。
1. 外部問題
視頻線接觸不良或損壞：視頻線負責將圖像信號從主機傳輸?shù)绞窘唐鳎绻佑|不良或損壞，會導致示教器無法接收到正確的圖像信號而白屏。
機器人控制柜內的主機故障：主機出現故障，無法正常向示教器發送圖像數據，可能導致示教器白屏。
機器人控制柜內的主機內置的存儲卡故障：存儲卡故障可能導致數據無法正常讀取和傳輸，進而引起示教器白屏。
示教器到機器人控制柜主機之間的網線松動：網線松動會影響示教器與主機之間的通訊，可能導致白屏。
二、維修步驟
1. 檢查線路連接
首先檢查示教器的電源線、視頻線、網線等連接是否牢固，有無松動或損壞。如果發現松動，重新插拔確保連接緊密；如果發現線路損壞，需要更換相應的線路。
2. 檢查電源供應
使用萬用表測量屏線接口的供電電壓是否正常。如果供電電壓不正常，接著檢查屏線輸出端附近的保險電阻或保險電感是否開路或損壞。如果損壞，請更換損壞的元器件。
3. 檢查硬件組件
拆開示教器的外殼，檢查內部的電路板和元器件是否有明顯的損壞或故障，如燒焦、短路等。如果發現有損壞的元器件，使用相同規格和型號的元器件進行更換。
檢查液晶面板驅動電路中的時序信號、驅動信號是否正常。如果不正常，分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓，來判斷驅動芯片是否損壞。如果損壞，更換即可。
4. 軟件恢復或升級
如果以上硬件方面的檢查和
ABB示教器維修都沒有解決問題，可能是軟件故障所致。此時可嘗試對示教器進行軟件恢復或升級操作。
三、維修注意事項
在進行ABB機器人示教器白屏故障維修時，需要注意以下事項：
在維修前，務必斷開機器人的電源，并將示教器從機器人上拆下，以確保安全。
準備好必要的維修工具和材料，如螺絲刀、萬用表、示教器維修手冊等。
在ABB
機器人示教器維修過程中，保持示教器的清潔和干燥，避免灰塵和水汽對電路板和元器件產生不良影響。
如果不具備相關維修經驗，建議尋求專業維修人員的幫助，以避免因操作不當導致的設備損壞或人員傷害。
在使用新的元器件進行更換時，確保選擇相同規格和型號的元器件，以確保維修后的示教器能夠正常工作。
在重新裝配示教器外殼時，確保所有元器件都已正確安裝，避免出現松動或脫落的情況。
在測試示教器功能時，確保連接電源的電壓和電流穩定且符合要求，避免對示教器造成損壞。
