簡介：ABB機器人控制柜是機器人系統的核心部分，負責控制機器人的運動、信號處理和電源管理等關鍵功能。在長時間運行過程中，控制柜可能會遇到各種故障，影響機器人的正常運作。以下是關于ABB機器人控制柜故障診斷與維修的詳細信息：……

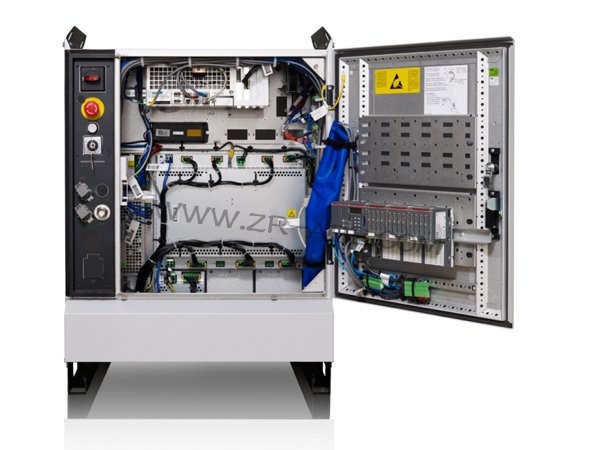

ABB機器人控制柜是機器人系統的核心部分，負責控制機器人的運動、信號處理和電源管理等關鍵功能。在長時間運行過程中，控制柜可能會遇到各種故障，影響機器人的正常運作。以下是關于ABB機器人控制柜故障診斷與維修的詳細信息：
常見故障及原因
報警代碼50437：從動軸連接到錯誤的動作路徑文件。
原因：從動軸連接的動作路徑文件編號低于其相應主軸。
建議措施：更改動作配置，使從動軸與主軸位于相同動作路徑文件中，或從動軸所在文件編號高于主軸所在文件編號。
報警代碼50438：電機關閉過程已超時。
原因：機械單元無法在配置時間內完成電機關閉。
建議措施：增大系統參數“最大制動時間”，重新啟動控制器。
報警代碼50439：軟伺服激活失敗。
原因：關節無法設置為軟伺服模式，軸在激活前或期間達到最大轉矩。
建議措施：查明扭矩過高原因，檢查是否有沖突，檢查載荷數據，減小加速度或速度。
報警代碼50440：找不到校正發電機。
原因：校正發電機已被刪除，可能在機器人運動期間執行了CorrDiscon或CorrClear指令。
建議措施：等待機器人到達精細點或啟動運動但不校正。
報警代碼50441：電池輸入電壓過低。
原因：驅動模塊上的串行測量電路板、鏈路和板編號指示電壓過低。
建議措施：更換電池，檢查電纜和電源。
報警代碼50443：缺少內部事件對象。
原因：分配執行指令的內部事件對象太少。
建議措施：增加系統參數“內部事件對象數”，重新啟動控制器。
故障診斷方法
癥狀分析：詳細記錄控制柜出現的故障現象，如指示燈狀態、顯示屏錯誤信息、異常聲音等。
故障定位：利用診斷工具對控制柜內的電路板、傳感器、電源模塊等部件進行檢測，確定故障點。
原因分析：根據故障現象和定位結果，分析故障可能的原因，如元件老化、接觸不良、短路等。
維修步驟與技巧
更換故障元件：對于已經確定損壞的元件，如電容器、繼電器等，應按照規格要求進行更換。
焊接修復：對于電路板上的斷路或虛焊點，需要進行焊接修復。注意焊接溫度和時間，避免損壞電路板。
調整參數：如果故障是由于參數設置不當引起的，應對相關參數進行調整。
清潔保養：在維修過程中，對控制柜內部進行清潔，去除灰塵和雜物，確保良好的散熱和工作環境。
維修注意事項
維修過程中，應使用合適工具和設備，避免對
ABB機械臂控制柜造成二次損壞。
功能測試
局部測試：在維修完成后，對修復部分進行局部測試，確保故障已經排除。
整體測試：將ABB機器人控制柜重新通電，進行整體功能測試。觀察機器人的運行狀態，檢查各項功能是否正常。
安全測試：進行必要的安全測試，如急停功能、碰撞檢測等，確保ABB機器人的安全性能。
通過以上步驟和方法，可以有效地診斷和維修ABB機器人控制柜的故障，確保機器人系統的穩定運行。在實際操作中，建議定期聯系專業的
機器人維修服務提供商進行檢查和維護，及時發現并處理潛在的故障隱患。
