機器人維修，檢查信息標識

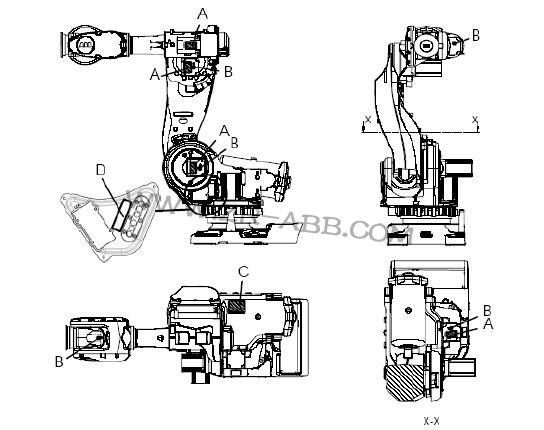

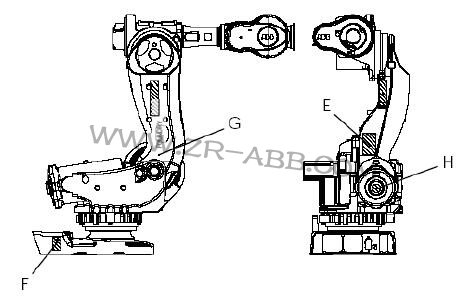

　　下圖顯示了信息標識的位置

　　A 警告標識“高溫”，3HAC 4431-1
　　B 閃爍報警燈（位于電機蓋上），3HAC 1589-1
　　C “安全說明”牌，3HAC 4591-1
　　D 警告標識，“剎車松開”，3HAC 15334-1

　　E “吊裝機器人”的標識，3HAC 16420-1
　　F 警告表示“機器人可能前傾”，3HAC 9191-1
　　G 鑄造號
　　H 警告標識，“蓄能”標識，3HAC 9526-1
　　所需設備
　　標識牌一套 3HAC 8711-1
檢查標識

步驟	動作	說明
1	檢查如上圖所示的各標識
2	更換丟失的或損壞的標識

　　檢查軸1的機械停止

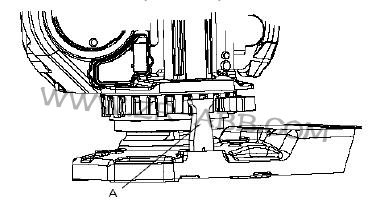

　　軸1的機械停止,在底座處,如圖所示

A 機械停止(定位銷)
所需設備

設備	序列號	說明
機械停止定位銷	3HAC 12812-2
標準工具包	3HAC 15571-1


　　下面詳細介紹如何檢查軸1的機械停止
　　機器人維修前注意事項
　　-在機器人運行后,電機和齒輪溫度都很高,注意燙傷
　　-關掉所有的電源、液壓源及氣壓源
　　-當移動一個部位時，做一些必要的措施確保機械手不會倒下來，如：當拆除軸2的電機時，要固定低處的手臂
ABB機器人維修方法及步驟

步驟	動作	說明
1	檢查軸1的機械停止	位置見上圖
2	確定機械停止可以向任何方向翕動
3	如定位銷彎曲或損壞,需更換	3HAC 12812-2





文章來源，工業機器人維修官網：m.qhdjznet.com
